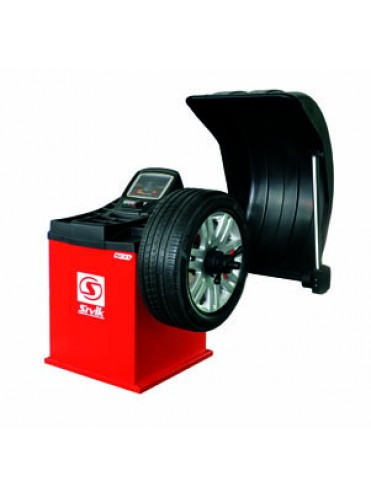

Балансировочный станок SIVIK СБМП-60 (NEXT)

Интеллектуальный автомат нового поколения класса De Luxe. Отличают современный дизайн, простота в работе и обслуживании. Балансировка любого колеса за один цикл!

Качество балансировки колеса – это основной показатель качествабалансировочного станка. Благодаря использованию современных оборонных технологий при производстве шпиндельного узла и некоторым конструктивным решениям, нам удалось достичь высоких показателей качества балансировки, соответствующих мировому уровню. По ключевым параметрам шпиндельные узлы проходят 100 % двойной контроль – при приемке деталей и при испытаниях готового станка. Шпиндельные узлы балансировочных станков компании СИВИКадаптированы для крепления адаптеров для лучшей центровки колес Haweka и Femas.

Применение современных технологий S-Drive и Direct3D, позволяет от балансировать любое колесо за один цикл. Дополнительную экономию времени обеспечивает применение технологий No Touch, AutoAlu, а также особая конструкция электронных линеек и комплектация станка быстросъемной гайкой Haweka. Благодаря этим решениям полный цикл балансировки колеса (с учетом установки и снятия) занимает не более 1,5 минут.

Станок отличает современный дизайн, а также наличие цветного графического LCD дисплея с диагональю 10”, на который выводится вся информация о работе. Выполнение основных функций станок сопровождает голосовыми подсказками. Все это производит благоприятное впечатление на клиентов и обеспечивает их высокую лояльность.

На станке Next может быть отбалансировано практически любое колесо:

• Максимальный диаметр диска 28”
• Максимальная ширина диска 20”
• Максимальная масса колеса 70 кг
• Балансировка специфических колес (мото, колеса без центральных отверстий)

Прямое измерение параметров плоскостей коррекции

Причиной неэффективности многих балансировочных станков при работе с литыми дисками является традиционная технология определения мест установки грузов. Расчет ведется на основе данных о диаметре и ширине колеса, которые вводятся вручную или обычной электронной линейкой и условного профиля диска, заданного производителем балансировочного станка. После ввода данных и выбора программы ALU, станок рассчитывает необходимую массу грузов и места их установки.

Однако, из-за несоответствия реального профиля диска условному, фактическое место установки груза может существенно отклоняться от расчетного по вылету и диаметру (см. рисунок). Это в свою очередь приводит к возникновению остаточного дисбаланса. А, следовательно, необходимы повторные циклы балансировки.

Измерительная система станков на базе технологии Direct3D позволяет осуществить прямой ввод параметров плоскостей установки грузов, т.е. электронной линейкой непосредственно измеряются вылет и диаметр окружности, на которую будет установлен груз. Исходя из полученных данных станок точно рассчитывает необходимую массу грузов и их положение. Это позволяет отбалансировать практически любое колесо за один цикл.

Прямое измерение осуществляется автоматически двумя электронными линейками. Для ввода размера достаточно подвести линейку к плоскости установки груза. Линейка измерения ширины имеет независимое крепление, за счет чего достигается стабильность показаний и увеличиваются интервалы между калибровками.

Точная установка ленточных грузов

При установке груза в положение «12 час» или «6 час» на глаз, особенно внутри диска, возможно смещение груза по окружности до 20 мм, что приводит к остаточному дисбалансу (5-6 г при грузе 50 г).

Завершающая часть технологии Direct3D – установка ленточных грузов:

• точно на дистанцию, соответствующую расчетной;
• точно в расчетное угловое положение;
• оператор фиксирует груз в зажиме, выдвигает его до звукового сигнала и прижимает к ободу.

Микропроцессорный блок управления двигателем гарантирует точное позиционирование колеса для установки груза.

Технология S-Drive включает:

• векторное управление малошумящим 3-фазным двигателем для поворота в рассчитанное угловое положение;
• расчет угла поворота вала с учетом диаметра диска, траектории линейки и толщины груза;
• учет способа установки груза (ручной или линейкой) при расчете угла поворота вала;
• следящее удержание в расчётном положении;
• подтормаживание вала при установке/снятии колеса.

• автоматическое определение схемы установки (ALU);
• автоматическое определение типов грузов (от типа груза зависит смещение центра тяжести груза в плоскости коррекции).

автоматическое определение типов грузов (от типа груза зависит смещение центра тяжести груза в плоскости коррекции).

Технология NO TOUCH - это:

• автоматический ввод размеров при выдвижении линейки в начале измерений;
• автоматический вызов программы AutoALU после ввода размеров;
• автоматический запуск измерения дисбаланса при опускании кожуха;
• автоматический поворот к месту установки груза слева после измерения дисбаланса. Если слева груз не требуется – то для установки груза справа;
• автоматическое управление установкой ленточного груза при выдвижении линейки после измерения дисбаланса;
• для установки груза с другой стороны достаточно толкнуть колесо, и оно остановится в месте установки следующего груза;
• автоматическое подтормаживание вала для снятия-установки колеса по завершении процесса балансировки.
